本實用新型涉及一種消防用供水裝置，特別涉及一種消防泵。

　　背景技術：

　　消防泵具有全密封、無泄漏、耐腐蝕等特點，廣泛用于環保、水處理、消防等部門用來抽送各種液體，適用于中小城鎮，工礦碼頭，倉庫和農村，撲救一般固體物質火災及小規模油類火災。

　　傳統大型的滅火器材無法通過道路狹窄或無道路，車輛無法到達的地區，因此需要一種便于搬運，并且能便捷移動至指定地點的消防泵，傳統的手抬泵雖然能實現搬運，但是其搬運及移動困難而且使用時安全系數不高因此不適應現在的市場。

　　技術實現要素：

　　本實用新型提出一種消防泵，解決了現有技術中消防泵不易搬運及安全系數不高的問題。

　　本實用新型的技術方案是這樣實現的：

　　一種消防泵，包括發電機、與該發電機同軸設置的發動機、設于發動機另一側的主泵體及設于主泵體與發動機之間的離合器，該發動機的軸體與主泵體的泵軸均延伸至外界并相對設置，所述離合器包括可滑動設于發動機的軸體上的第一離合器片、設于主泵體的泵軸上的第二離合器片及設于第一離合器片外側并可帶動第一離合器片與第二離合器片相扣合或分離的操縱桿。

　　優選方案為，所述主泵體包括泵殼及設于該泵殼內的葉輪，該泵殼具有一吸水口、一第一出水口及一第二出水口，該第二出水口上設有閥體，該第一出水口上連接有管體，該管體的另一端與一副泵體的進水口相連接，該副泵體的出水口與發動機的水箱相連接。

　　優選方案為，所述第二出水口大于第一出水口。

　　優選方案為，所述副泵體的軸上設有一皮帶輪，該發動機的軸體上設有另一皮帶輪，該另一皮帶輪與副泵體的皮帶輪通過皮帶相連接。

　　優選方案為，所述第一離合器片與第二離合器片之間的扣合方式可為嚙合式、摩擦式或電磁式。

　　優選方案為，所述主泵體為渦輪式。

　　本實用新型的有益效果為：

　　本實用新型的消防泵安裝及拆卸簡單，方便搬運，其發電機還可在夜間作為照明的電源使用，實現一機多用。

　　附圖說明

　　為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

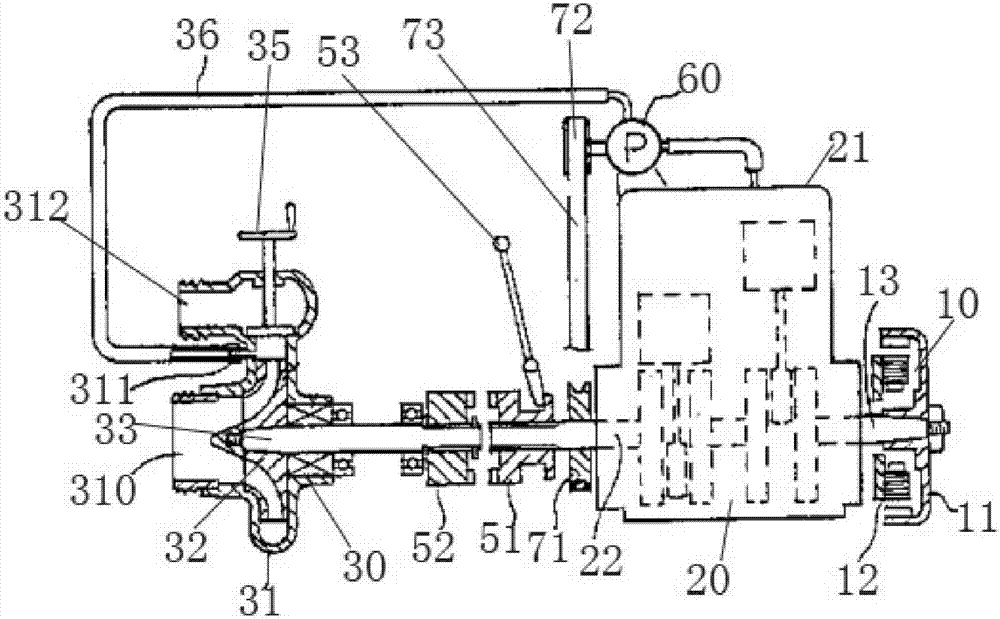

　　圖1為本實用新型消防泵的結構示意圖。

　　圖中：

　　10、發電機；20、發動機；30、主泵體；50、離合器；11、機殼；12、定子線圈；13、轉軸；21、殼體；22、軸體；31、泵殼；32、葉輪；33、泵軸；310、吸水口；311、第一出水口；312、第二出水口；35、閥體；36、管體；60、副泵體；71、72、皮帶輪；73、皮帶；51、第一離合器片；52、第二離合器片；53、操縱桿。

　　具體實施方式

　　下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

　　如圖1所示，該消防泵包括發電機10、與該發電機10同軸設置的發動機20、設于發動機20另一側的主泵體30及設于主泵體30與發動機20之間的離合器50。

　　該發電機10包括機殼11、設于機殼11內的定子線圈12及可轉動設置的轉軸13。本實施例中，該發電機10為一組。具體實施時，該發電機10也可為兩組或多組。

　　該發動機20位于發電機10的一側，其包括一殼體21及設于該殼體21內的軸體22，該軸體22與發電機10的轉軸13相連接，并延伸至殼體21的外側。

　　該主泵體30為渦輪式，其包括泵殼31、設于該泵殼31內的葉輪32及支撐葉輪32并可帶動其旋轉的泵軸33。該泵軸33由泵殼31內延伸至其外側。該泵軸33于泵殼31外的端部與發動機20的軸體22于殼體31外的端部相對。該泵殼31具有一吸水口310、一第一出水口311及一第二出水口312，該第二出水口312大于第一出水口311。該第二出水口312上設有閥體35，可控制第二出水口312的開關。該第一出水口311上連接有管體36，該管體36的另一端與一副泵體60的進水口相連接，該副泵體60的出水口與發動機20的水箱相連接。該副泵體60的軸上設有一皮帶輪71。該發動機20的軸體上設有另一皮帶輪72，該另一皮帶輪72與副泵體60的皮帶輪71通過皮帶73相連接。具體實施時，該副泵體60也可通過其他電源設備來驅動。

　　該離合器50包括可滑動設于發動機20的軸體22上的第一離合器片51、設于主泵體30的泵軸33上的第二離合器片52及設于第一離合器片51外側并可帶動第一離合器片51與第二離合器片52相扣合或分離的操縱桿53。該第一離合器片51與第二離合器片52之間的扣合方式可為嚙合式、摩擦式或電磁式。

　　使用時，通過離合器50的操縱桿53使第一離合器片51與第二離合器片52相扣合，從而使發動機20的軸體22與主泵體30的泵軸33相連接，通過發動機20帶動主泵體30運行，通過第二出水口312向外界供水進行消防。同時，通過發動機20的軸體22上的皮帶輪71、72通過皮帶73帶動副泵體60的軸運動，進而帶動副泵體60運動，使由第一出水口311流出的水供給發動機20的水箱23進行制冷。當主泵體30使用結束后，通過操縱桿53使第一離合器片51與第二離合器片52斷開，從而使發動機20的軸體22與主泵體30的泵軸33相分離，閥體35使第二出水口312斷開。

　　該消防泵安裝及拆卸簡單，方便搬運，其發電機還可在夜間作為照明的電源使用，實現一機多用。

　　以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。

　　技術特征：

　　1.一種消防泵，其特征在于：包括發電機、與該發電機同軸設置的發動機、設于發動機另一側的主泵體及設于主泵體與發動機之間的離合器，該發動機的軸體與主泵體的泵軸均延伸至外界并相對設置，所述離合器包括可滑動設于發動機的軸體上的第一離合器片、設于主泵體的泵軸上的第二離合器片及設于第一離合器片外側并可帶動第一離合器片與第二離合器片相扣合或分離的操縱桿。

　　2.如權利要求1所述的消防泵，其特征在于：所述主泵體包括泵殼及設于該泵殼內的葉輪，該泵殼具有一吸水口、一第一出水口及一第二出水口，該第二出水口上設有閥體，該第一出水口上連接有管體，該管體的另一端與一副泵體的進水口相連接，該副泵體的出水口與發動機的水箱相連接。

　　3.如權利要求2所述的消防泵，其特征在于：所述第二出水口大于第一出水口。

　　4.如權利要求2所述的消防泵，其特征在于：所述副泵體的軸上設有一皮帶輪，該發動機的軸體上設有另一皮帶輪，該另一皮帶輪與副泵體的皮帶輪通過皮帶相連接。

　　5.如權利要求1所述的消防泵，其特征在于：所述第一離合器片與第二離合器片之間的扣合方式可為嚙合式、摩擦式或電磁式。

　　6.如權利要求1所述的消防泵，其特征在于：所述主泵體為渦輪式。

　　技術總結

　　本實用新型提出了一種消防泵，包括發電機、與該發電機同軸設置的發動機、設于發動機另一側的主泵體及設于主泵體與發動機之間的離合器，該發動機的軸體與主泵體的泵軸均延伸至外界并相對設置，所述離合器包括可滑動設于發動機的軸體上的第一離合器片、設于主泵體的泵軸上的第二離合器片及設于第一離合器片外側并可帶動第一離合器片與第二離合器片相扣合或分離的操縱桿。該消防泵安裝及拆卸簡單，方便搬運，其發電機還可在夜間作為照明的電源使用，實現一機多用。
